Leírás

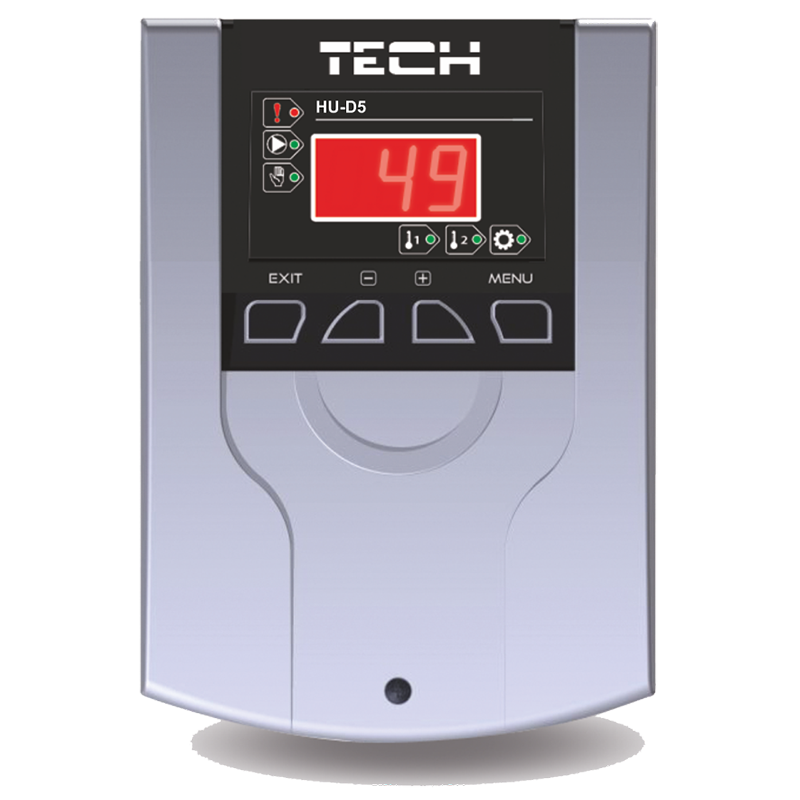

A HU-D5 vezérlőegység egy univerzális szabályozó két hőmérséklet érzékelővel, amely egy szivattyút, ventilátort, vagy szelepet tud vezérelni hagyományosan vagy termosztát üzemmódban működve. Több funkció is elérhető a szervizmenüben, ezekből kiemelkedően ajánljuk a:
- D5 puffer töltő szivattyú vezérlőt
- D7 HMV töltő szivattyúvezérlőt
D5 üzemmód – Puffer töltés, szivattyú kapcsolási küszöbbel:

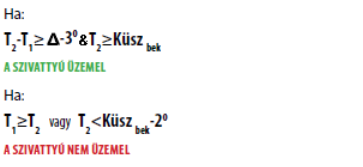

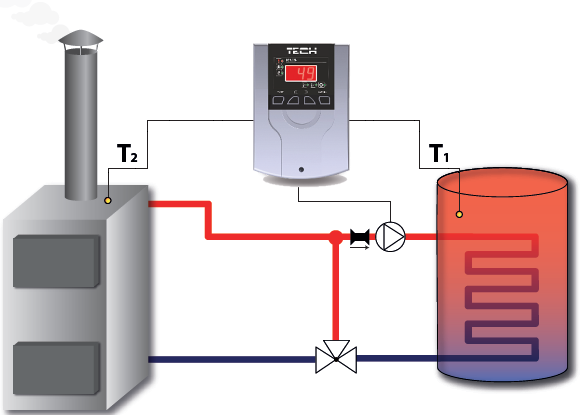

Ennél az üzemmódnál a T1 érzékelőt a puffer tartályon a T2 érzékelőt pedig a kazánon helyezzük el. Ha a T2-T1 hőmérséklet különbség nagyobb, mint a beállított hőmérséklet különbség (Δ) -3 °C és a T2 hőmérséklet nagyobb vagy egyenlő, mint az előzőleg beállított szivattyú kapcsolási küszöb értéke a vezérlő indítja a szivattyút. Amennyiben a T1 hőmérséklet nagyobb vagy egyenlő a T2 hőmérsékletnél, illetve ha a T2 hőmérséklet kisebb, mint a beállított szivattyú minimális bekapcsolási küszöb -2 °C, a szivattyú kimenet nem üzemel.
D7 üzemmód – Használati melegvíz (HMV) szivattyú:

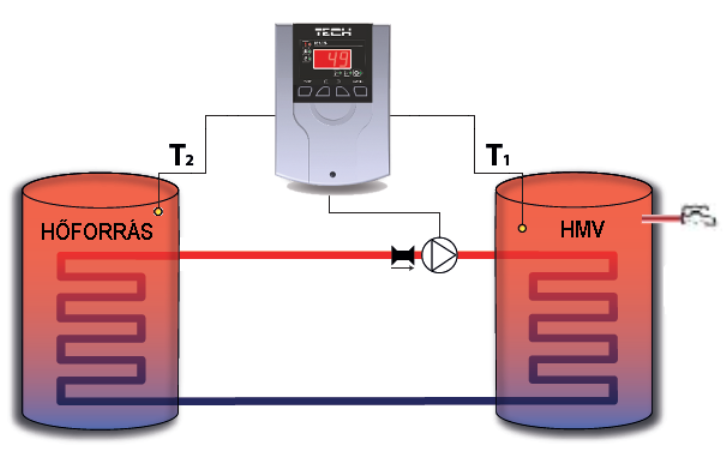

Ennél az üzemmódnál a T1 érzékelőt a HMV tartályon helyezzük el, a T2 érzékelőt pedig a HMV hőforrásán.

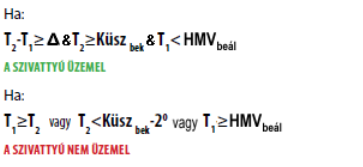

Ha a hőforrás hőmérséklete a HMV tartály hőmérsékleténél az előzőleg beállított kívánt delta értékével nagyobb vagy ezzel egyenlő, és a hőforrás hőmérséklete egyenlő vagy nagyobb, mint a beállított kapcsolási küszöb, a vezérlő indítja a szivattyú kimenetet. Ha a HMV tartály hőmérséklete eléri a menüben beállított kívánt értéket, a szivattyú kimenet leáll.
Amennyiben a hőforrás a HMV tartály aktuális hőmérsékletére vagy az alá hűl, vagy a hőforrás hőmérséklete kisebb, mint a beállított szivattyú kapcsolási küszöb, csökkentve a gyárilag beállított 3°C hiszterézis értékkel a szivattyú kimenet nem üzemel.
A vezérlő anti-stop funkciója gátolja a szivattyú, hosszú üzemszünetek alatti letapadását azáltal, hogy 10 naponta 1 percre beindítja. A pontos időt EEPROM memória tárolja, így áramszünet vagy kikapcsolás után is folytatódik az időmérés.
A fagyvédelem funkció védi a fűtési rendszert fagykár ellen. Ha a rendszer vízhőmérséklete 7 °C alá csökken, a vezérlő hangjelzést ad, elindítja a szivattyút és addig működteti, amíg a hőmérséklet újra nem éri el a 7 °C-ot. A funkció gyárilag be van kapcsolva, de szükség esetén a szerviz menüben kikapcsolható.
A vezérlő alsó levehető borítása alatt, a kapcsolási panelen ”További eszköz" jelzéssel potenciál nélküli – NO/COM kimenet található. Ezzel lehetővé válik egy további potenciál független jel által vezérelt berendezés kapcsolása. Amikor a vezérelt szivattyú kimeneten van feszültség, a váltó kapcsoló összezárja a NO/COM kimenetet.
HU- D5 által ellátott funkciók:
-puffer/hmv töltés szivattyú vezérlése
-szivattyú kapcsolási küszöb
-anti-stop funkció
-fagyvédelem
-kézi üzemmód
-túlmelegedés elleni védelem
HU- D5 felszereltsége:
-LCD kijelző
-puffer/hmv hőmérséklet érzékelő
-hőforrás (kazán) hőmérséklet érzékelő
-potenciál független kimenet
Specifikáció
| Tápegység | 230V/50Hz +/-10% |
| A szabályozó maximális energiafogyasztása | 4 W |
| Környezeti hőmérséklet | 5 ÷ 50 °C |
| Keringető szivattyú kimenet max. terhelése | 1 A |
| Hőmérséklet mérés tartománya | 0 ÷ 90 °C |
| Mérés pontosság | 1 °C |
| Érzékelők hőellenállása (KTY) | -25 ÷ 85 °C |
| Az érzékelő kábelhossza | 1,5 m |
| Olvadóbiztosító | 1,6 A |
